COFDM便攜視頻無線傳輸
產品介紹
LS-3021單兵圖像傳輸系統，采用數字化先進的COFDM調制技術，符合MPEG-2/DV B-T技術標準，能傳輸DVD標準清晰度音視頻信號。可選配語音對講功能。設備發射機小型化方便攜帶，可安裝在專業攝影機或軍用背架上，而且在高速運動中以及有障礙情況下也可以高速實時傳輸，相比傳統模擬傳輸系統或普通數字擴頻系統具有更優良的傳輸效果，適合城區、海上、山地等多種復雜環境中高質量圖像的實時移動傳輸。傳輸距離達0.3～10公里*（實際傳輸距離視環境而定，10公里僅當開闊地一端有一定高度的情形）。
系統特性
頻段200MHz~1400MHz可根據需要定制
高質量的數字視頻處理及MPEG-2視頻編解碼，DVD畫質
極短的編碼延時，端到端200毫秒
高速移動及多徑干擾下的穩定傳輸（移動速率240公里/小時）
具有空間分集接收能力
選配雙向語音對講功能
便攜式安裝方便，即裝即用
鋰電池供電，2～3小時續航時間
主要適用范圍
1、廣電、媒體實時視頻直播；
2、大型活動等現場實況轉播；
3、110應急通信指揮車；
4、軍隊、消防、武警、公安演練實時傳輸；
5、公安、安全、交通突發事件現場視頻傳輸；
6、海防、海事、水利、人防搜救、應急搶險指揮；
7、機載航拍傳輸；
8、無人機、無人車實時視頻傳輸和遠程控制系統；
系統應用
技術參數
發射機和天線工作頻率: 200MHz~1400MHz定制（由于配套天線頻率工作范圍有限，建議在定制的頻率±20MHz內工作）
發射功率: 36dBm（典型值）
輸出阻抗: 50Ω
信道帶寬: 2/4/6/8MHz
碼流速率: 2Mbps～15Mbps
糾錯編碼: 1/2; 2/3; 3/4; 5/6
保護間隔: 1/4; 1/8; 1/16
音視頻編碼: MPEG-2
圖像清晰度: 標清分辨率720×576(DVD標準)
調制方式: COFDM
調制類型: QPSK、16-QAM或64-QAM
誤 碼 率: ≤10-8
參數調節: 通過按鈕調節頻率等
輸入接口: 1路視頻，2路音頻立體聲（BNC接頭形式）
視頻制式: PAL/NTSC
語音通道: 選配雙向語音
天線增益: 5.5dBi（@340MHz鞭狀天線）
天線長度: 1米（@340MHz鞭狀天線）
發射范圍: 全向360°
工作電壓: DC12V
標配電池: 14.8V 120Wh帶LED電量顯示鋰電池
外形尺寸: 12cm×8cm×16cm（未連接天線時）
安裝接口: Sony或Panasonic定制其中一種接口 （發射機與攝影機或背架，發射機與電 池的安裝接口相同）
存儲溫度: -45～+75度
工作溫度: -25～+50度
接收機和天線
接收技術: COFDM/MPEG2/H.264
覆蓋范圍: 全向 360°
人機接口: 通過遙控板設置參數
接收門限: -96dBm
輸出接口: 標準AV信號（1路視頻，2路音頻）
電源供電: AC220V
尺 寸: 1U 19英寸標準機箱
存儲溫度: -45 －＋ 75 度
工作溫度: -25 － 50 度
天線增益: 5.5dBi（@340MHz鞭狀天線） 10.5dBi（@340MHz玻璃鋼天線）
天線長度: 1米（@340MHz鞭狀天線） 1.8米（@340MHz玻璃鋼天線）
接收范圍: 全向360°
設備安裝
發 射 機: 安裝在攝像機與電池之間或安裝在背架與電池之間
接 收 機: 安裝在室內或車內
發射天線: 直接擰在發射機天線接口上
接收天線: 將天線磁鐵底座直接吸在車頂，將饋線連接到車內接收機（車載接收時）； 將天線通過U形夾碼抱桿固定在樓頂，通過饋線線纜連接到室內接收機（室內接收時）
保修
1年免費，詳情參照保修條例
機載視頻傳輸案例：

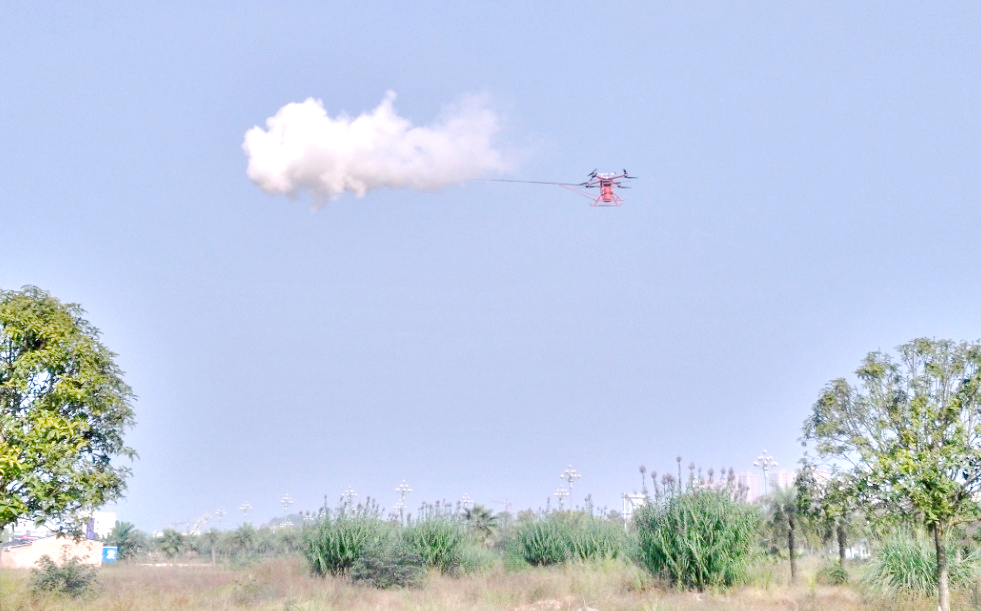

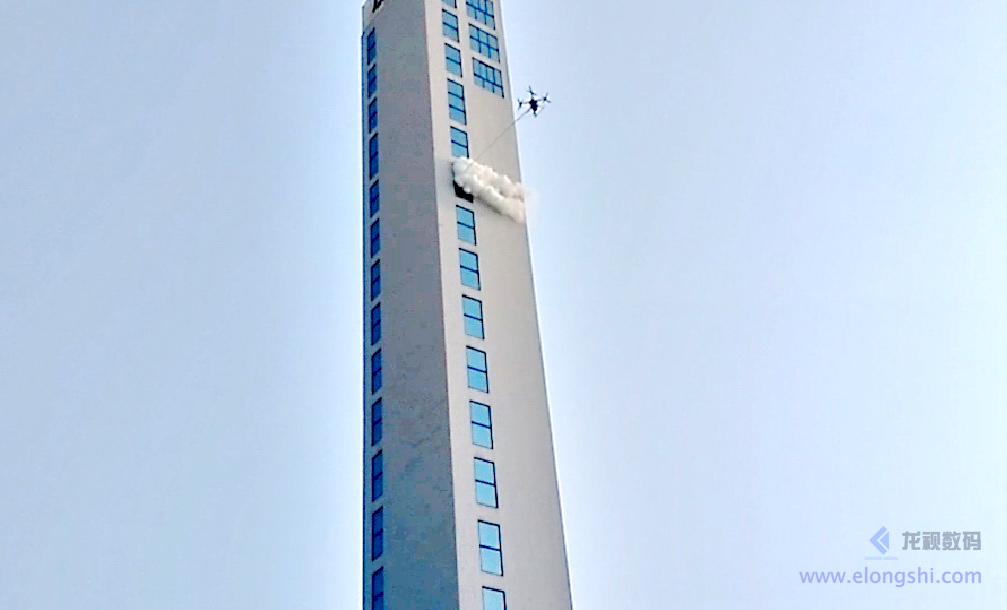

大型無人機滅火系統遠距離傳輸視頻應用：
