COFDM便攜視頻無線傳輸
產品介紹
設備簡介：
LS-2000DB 三防單兵高清無線圖像實時傳輸系統，是公司生產的新一代廣播級高清晰度圖像實時傳輸系統。防雨防潮防塵防震防高低溫等多防惡劣環境。發射主機采用流線型封閉式設計、IP66三防等級標準；采用目前行業領先的COFDM調制技術，相對窄帶的空中頻率占用（信道2-8MHz可調）和很強的抗多徑干擾能力，克服模擬技術和常規調制技術下圖像傳輸多徑反射及遮擋所帶來的困擾，實現在非視距（非通視NLOS）的情況下，高速運動拍攝并實時傳輸高質量圖像，特別適合于復雜環境下動中通傳輸使用；結合高效壓縮H.264/H.265全新數字視頻編碼標準，清晰度達到全高清HD1080P畫質，分辨率達到（1920*1080兼容1080I、720P、480P及標清），支持數字接口及模擬接口；系統具有數字音視頻SDI、HDMI輸入接口，有模擬音視頻接口CVBS復合輸入，可根據需要任意切換視頻信號源；視頻傳輸具有畫質細膩、成色優秀、豐富的顏色調控能力等高清畫質特點。
性能優點：
- 高畫質：適合對圖像質量要求極高的部門機構，是高清代替標清的里程碑產品。采用高效壓縮H.264新數字視頻編碼標準，清晰度達到全高清HD1080P畫質，分辨率達到（1920*1080兼容1080I、720P、480P及標清）。
- 優秀抗干擾性能：對抗頻率選擇性衰落或窄帶干擾及信號波形間的干擾性能優越，通過各個子載波的聯合編碼，具有很強的抗衰落能力。在單載波系統中（如數字微波，擴頻微波等），單個衰落或干擾能夠導致整個通信鏈路失敗，但是在多載波 COFDM 系統中，僅僅有很小一部分子載波會受到干擾，并且這些子信道還可以采用糾錯碼來進行糾錯，確保傳輸的低誤碼率。
- 抗多徑衰落性能：可以有效地對抗信號波形間的干擾，適用于多徑環境和衰落信道中的高速數據傳輸。當信道中因為多徑傳輸而出現頻率選擇性衰落時，只有落在頻帶凹陷處的子載波以及其攜帶的信息受影響，其他的子載波未受損害，因此系統總的誤碼率性能要好得多。
- 發射機流線型封閉式散熱設計
- IP66三防等級標準
- 零下40℃低溫認證及現場使用認證
- 手動可設置數字密碼組合動態AES加密
- 設備自帶LCD液晶面板顯示參數、調節參數
- 接收機自帶LCD液晶顯示百分比信號強弱指示
- 工作頻帶2/2.5/4/8MHz液晶可調
- 高效壓縮H.264新數字視頻編碼標準
- 音視頻接口：數字SDI、HDMI接口及模擬CVBS復合輸入
- 分辨率達到：全高清HD1080P畫質（1920*1080）

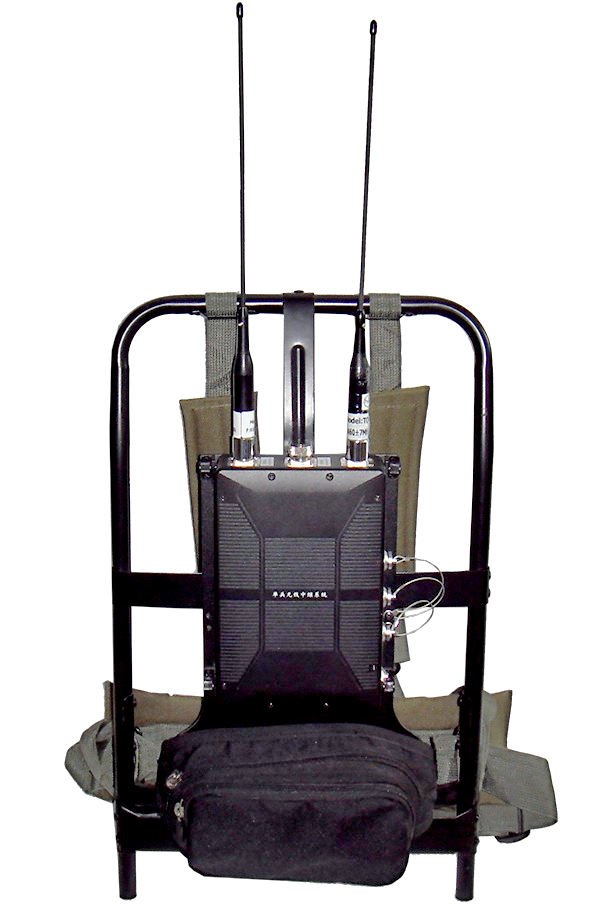

- 標配軍用背架，散熱性能好
- 極短的系統延時: 小于300毫秒
- 高速移動及多徑干擾下可穩定傳輸圖像、語音
- 強大的NLOS非視距傳輸能力
- 發射功率：1～5W連續可調
- 具有空間分集接收能力
- 雙天線接收，信號穩定、圖像流暢
- 重量輕，安裝使用便捷 ，可配合單兵背架架設固定
- 根據客戶要求，各種形式可定制
主應用于廣電轉播、廣電直播：廣播領域、體育轉播、社會新聞、演播室、空中實況、登山探險等方面。可應用于公安、消防、交警、城管執法、人防應急、環保監控、三防應急、水利防汛、電力搶險、鐵路搶險、海事執法、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播等；適合城區、海上、山地等多種復雜環境中高質量圖像的實時移動視頻傳輸。系統部署快、架設快、傳輸快、畫質優。
適用于單兵～車、單兵～指揮中心。由于設備功率大距離遠、可進行現場大范圍移動式高清晰圖像傳輸。

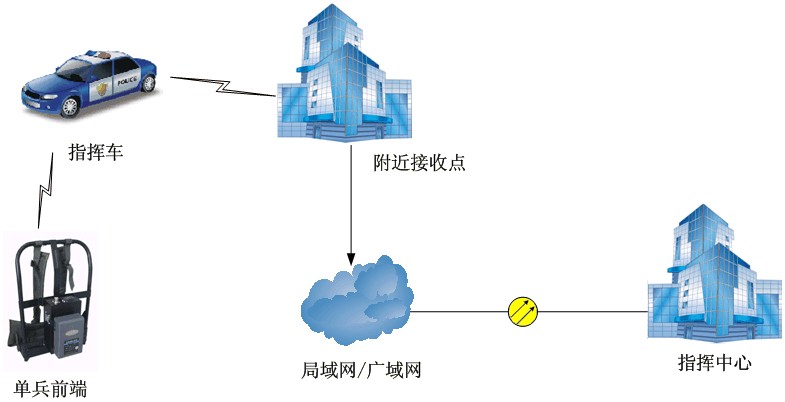

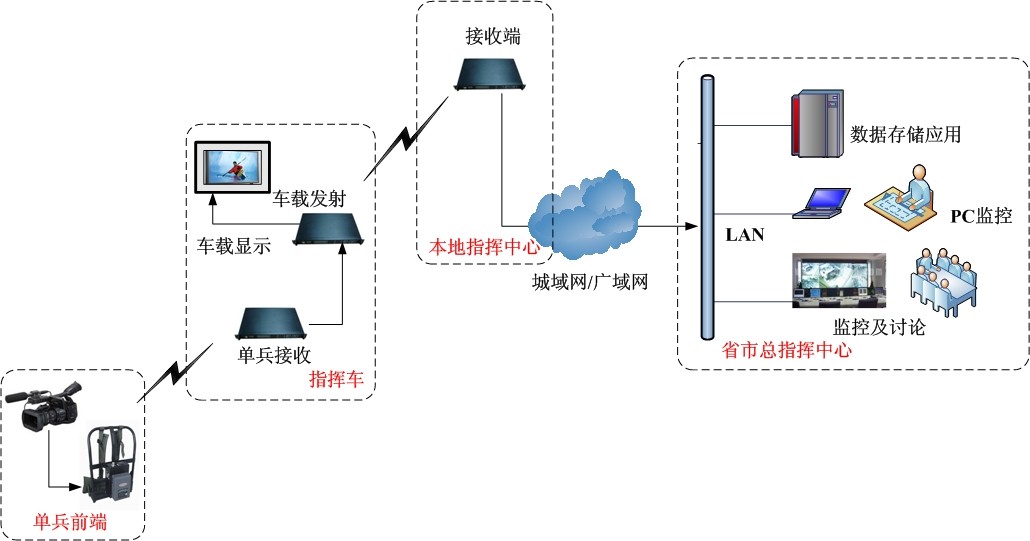

應用案例：
技術指標：

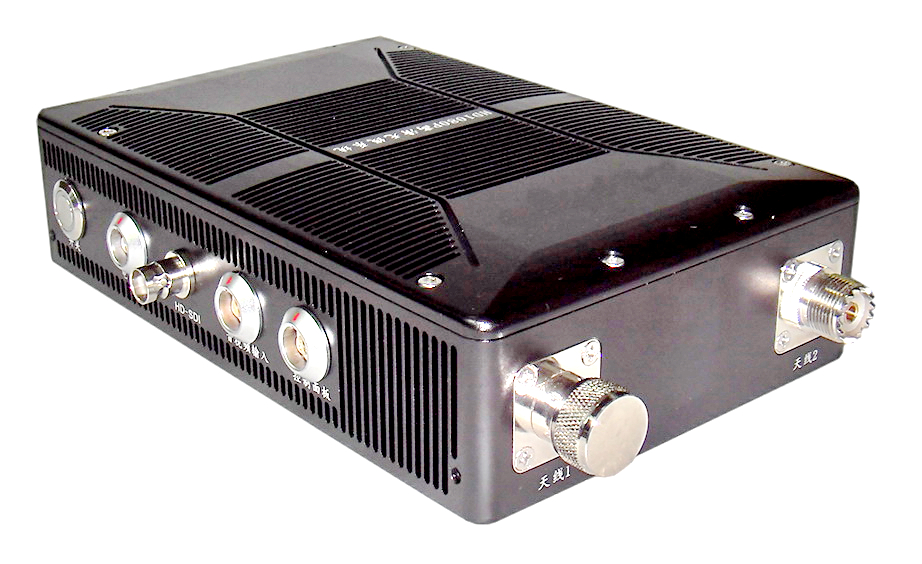

發射機
射頻調制部分
- 工作頻段： 300MHz～4400MHz 頻率可訂制
- 輸出功率： 1～5W液晶調節
- 調制方式： COFDM
- 信道帶寬： 2/2.5/4/8MHz
- 糾錯方式： 1/2，2/3，3/4，5/6，7/8
- 保護間隔： 1/32，1/16，1/8，1/4
- 加密方式： 四位數字密碼AES動態加密
系統部分
- 符合H.264技術標準
- 碼流： 1Mbps～9.9Mbps
- 系統延時： 300ms
- 誤碼率： ≤10-6
- 傳輸距離： 機載使用:30～50公里 ；海事應用：5～10公里；城區應用:1～3公里
- 使用方式： 單兵背負式
音視頻部分
- 壓縮格式： H.264 / H.265
- 音視頻輸入： 數字SDI、模擬CVBS音視頻 或 數字HDMI、模擬CVBS音視頻(選用)
- 圖像清晰度： HD1080P（1920*1080）,兼容1080I、720P、480P及標清
- 圖像幀率: 標準24、50、60幀/秒, 兼容其他幀率
- 視頻輸入物理接口： BNC母座、HDMI標準接口、航空頭轉蓮花母座
- 音頻輸入物理接口： BNC母座、HDMI標準接口、航空頭轉蓮花母座
其它部分
- IP66三防等級標準,防塵、防潮、防雨
- 自帶LCD液晶顯示、調節參數
- 供電： 廣電專用電池DC14.4V SONY V型扣
- 外形尺寸： 198×130×49mm (L×W×H)
- 工作溫度: 60℃～ -40℃
- 重量： 1.5kg

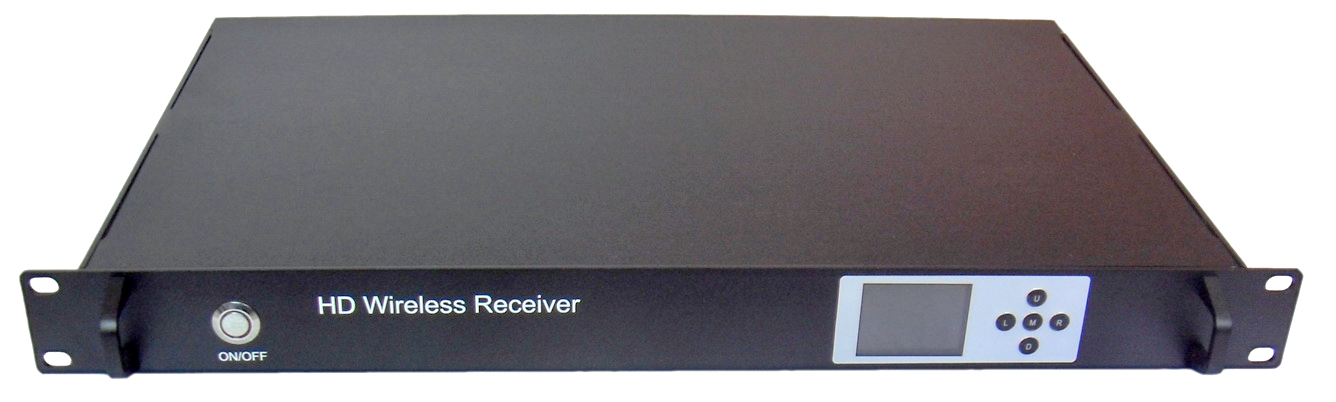

接收機
射頻解調部分
- 接收頻率： 300MHz～850MHz
- 解調技術： COFDM
- 信道帶寬： 2/2.5/4/8MHz
- 加密方式： 四位數字密碼AES動態加密
- 接收靈敏度： ≤-99dBm @ 4MHz, ≤-97dBm @ 8MHz
- 信號強弱： 接收信號百分比強弱液晶指示
系統部分
- 接收極化： 垂直極化，雙天線接收
- 接收技術： 空間分集接收技術
- 濾波技術： 內置高性能腔體濾波技術
音視頻部分
- 解壓格式： H.264 / H.265
- 音視頻輸出： 數字HDMI、模擬CVBS音視頻
- 圖像清晰度： HD1080P（1920*1080）,兼容1080I、720P、480P及標清
- 圖像幀率: 標準24、50、60幀/秒, 兼容其他幀率
- 視頻輸出物理接口： HDMI標準接口、BNC母座
- 音頻輸出物理接口： HDMI標準接口、BNC母座
其它部分
- 自帶LCD液晶顯示、調節參數、接收信號強弱指示
- 供電： AC 220V（標配）或 DC 12V（訂制）
- 外形尺寸： 1U，19英寸機箱，480*280*45mm
- 重量： 2.6kg
