簡介:
外接天線S波段工業級微波音視頻圖像傳輸設備(5~10公里),采用無線微波來傳輸遠程監控視頻信號,在傳輸每路圖像的同時傳輸一到兩路音頻信號,工作頻率2.4GHz。由于選用了較高的頻率和鎖相環(PLL)技術,具有較強的抗干擾性能,圖像完全實時且清晰穩定。傳輸距離根據客戶要求10—100km選,配中繼器不怕遮擋。 系統配套的外接天線,是為擴頻通信系統設計生產的。其口面切割與饋源照射方向圖相適應,保證天線工作于最佳狀態。此天線的特點是:增益高,作用距離遠,結構輕巧,架設方便,風阻小。
LS-1800S外接天線S波段工業級微波音視頻圖像傳輸設備(5~10公里),遠程微波圖像傳輸系統可以遠距離傳輸實時高清晰度視頻圖像,由于圖像載頻高,抗干擾性強,傳輸距離遠,深受各行業用戶好評。用于公共安全、邊防、城市交通、高速公路、森林防火、金融、銀行、企業、油田構成各種定點、移動無線遠距離電視監控系統,以及電視節目傳輸系統。
LS-1800S外接天線S波段工業級微波音視頻圖像傳輸設備(5~10公里),遠程圖像傳輸系統的構成:
LS-1800S 圖像發射機 1臺(含外接天線接口),50歐-7專業低損耗饋線線纜1條(2米),2.4G高增益24dBi柵格天線1付(含天線安裝夾具)
LS-1800S 圖像接收機 1臺(含外接天線接口),50歐-7專業低損耗饋線線纜1條(2米),2.4G高增益24dBi柵格天線1付(含天線安裝夾具)

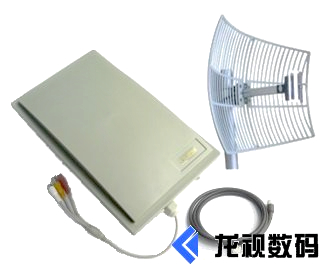

設備外觀:(鋁合金腔體,散熱更好,穩定好用,含外接天線接口,支持遠距離傳輸)
(發射和接收外觀一樣,實際使用時根據設備標識區分)
主要適用范圍:
該設備可以廣泛應用于范圍廣、分布散的安全監控、交通監控、工業監控、家庭監控等眾多領域。如:
·取款機、銀行柜員、超市、工廠等的無線監控
·看護所、幼兒園、學校提供遠程無線監控服務
·電力電站、電信基站的無人值守系統
·石油、鉆井、勘探等無線監控系統
·智能化大廈、智能小區無線監控系統
·流水線無線監控系統,倉庫無線監控系統
·森林、水源、河流資源的遠程無線監控
·戶外設備無線監理
·橋梁、隧道、路口、鐵路交通狀況無線監控系統
·建筑工地,農村上網,平安城市等等……
性能指標:
|
工作頻率 |
2.400~2.483GHZ |
|
發射功率 |
8-36dBm(根據用戶用戶需求定制) |
|
輸出阻抗 |
50 Om |
|
輸入視頻 |
1V峰-峰值 |
|
輸入音頻 |
0.1-1.0V峰-峰 |
|
工作電壓 |
+12VDC |
|
工作電流 |
200-1500mA |
|
調制方式 |
FM |
|
雜波抑制 |
≤-65dB |
|
調制指標 |
DG£5%,DP£5°,PGS(7 |
|
調制帶寬 |
40MHZ |
|
視頻制式 |
PAL |
|
極化方向 |
水平或垂直 |
|
環境溫度 |
-15℃-+55℃ |
|
輸出接口 |
1Video,2Audio,DC12V |
|
主機尺寸 |
320 mm×200mm×100 mm |
|
|
|
|
饋線線纜: |
|
線纜阻抗 |
50歐 |
|
|
|
|
天線指標: |
|
頻率范圍 |
2400~2483 MHz |
|
帶 寬 |
83 MHz |
|
增 益 |
24 -dBi |
|
水平面波瓣寬度 |
10 -° |
|
垂直面波瓣寬度 |
14 -° |
|
前 后 比 |
≥31 -dB |
|
駐 波 比 |
≤1.5 |
|
輸入阻抗 |
50-Ω |
|
極化方式 |
垂直或水平 |
|
最大功率 |
100-W |
|
接頭型號 |
N母頭(室外接頭) |
|
機械參數 |
|
|
口面尺寸 |
0.6×0.9 -m |
|
重 量 |
3.6 -kg |
|
支撐桿直徑 |
Ф40~50 -mm |

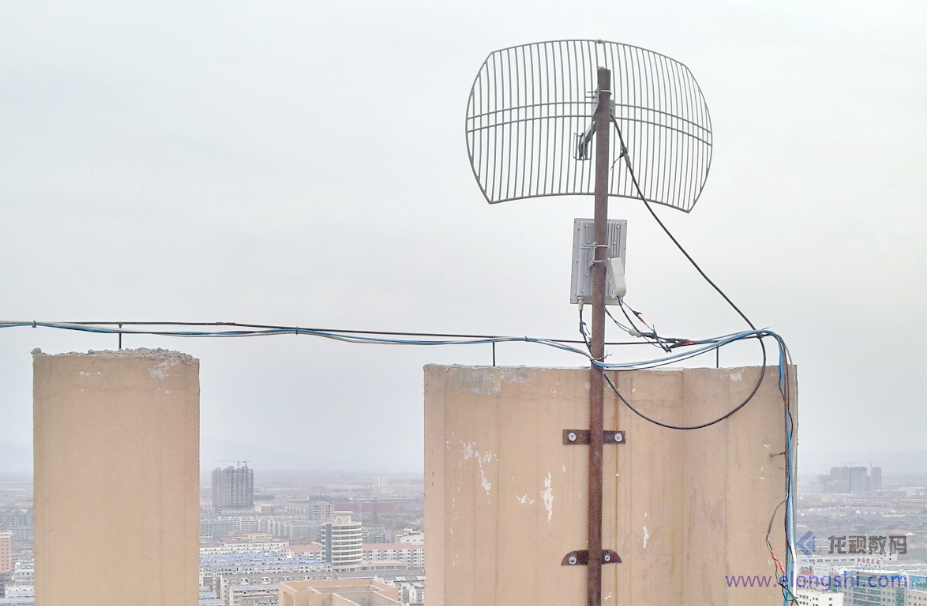

應用案例: 遠程視頻監控遠距離油田油井無線微波傳輸

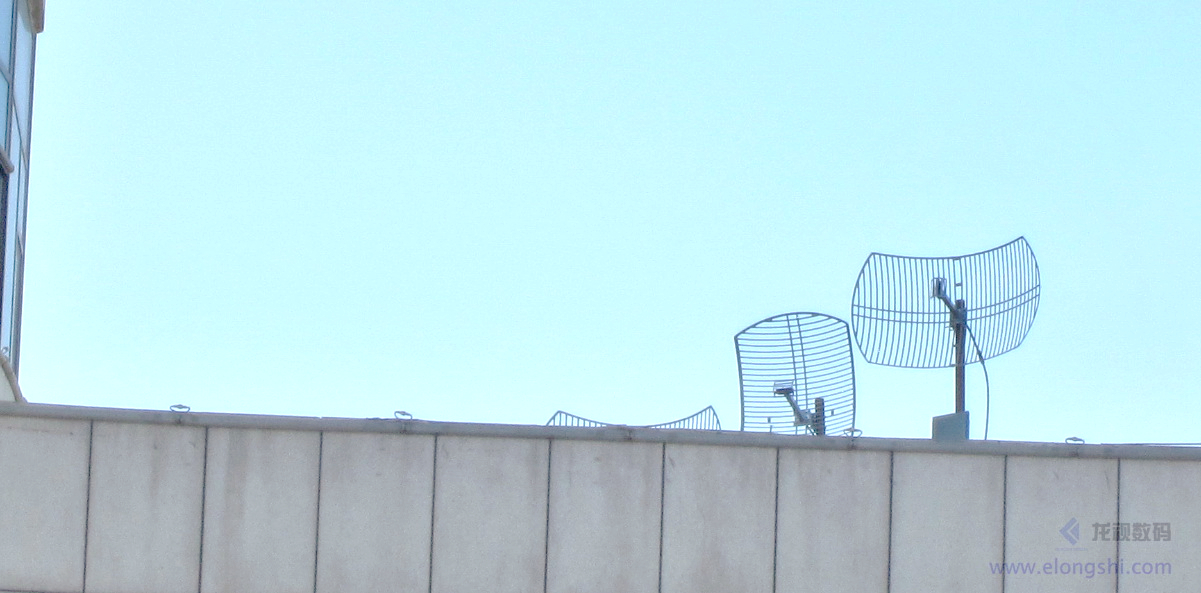

遠程距離模擬無線影音傳輸,視頻+聲音(立體聲)
